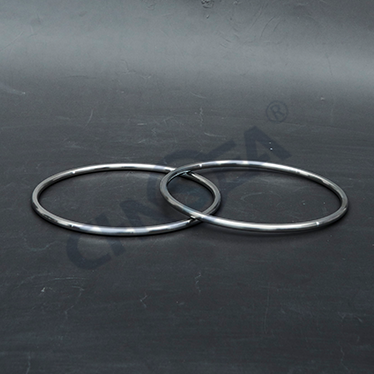

金屬環墊常見的結構形式有R型橢圓墊、R型八角墊、RX型八角墊、BX型八角墊。
1.R型橢圓墊：標準橢圓型金屬環墊 用于有標準凹槽的法蘭。
2.R型八角墊：標準八角型金屬環墊 用于有標準凹槽的法蘭。
3.RX型八角墊：耐壓達700bar 用外密封面和法蘭接觸，可以和標準R型環墊互換。
4.BX型八角墊：耐高壓1500bar 用增強法蘭接觸面上的墊片底座壓力而產生的內部系統壓力實現自我密封控制。用于API BX法蘭和榫槽法蘭。
